Typ 29

in den Baustoffklassen
D-s1,d0, B-s1,d0, A2-s1,d0nach DIN EN 13501-1

Typ 29

Wandschutz verdeckt befestigt wandbündig

Ein integrierter, verdeckt befestigter Wandschutz für alle Bereiche bei denen es nicht nur funktionell, sondern auch ansprechend wirken und vor allem keinen Wandschutzcharakter haben soll.

Durch das ausgeklügelte Schienensystem schafft man es mit einem relativ schmalen Abdeckprofil auszukommen.

Während beim Typ 25 der Wandschutz hinter das Abdeckprofil ragt und dadurch die Ansichtsbreite des Abdeckprofils um den Einhängehub entsprechend breiter sein muss, beginnt beim Typ 29 das Abdeckprofil erst mit der Oberkante Wandschutz.

Anders als beim herkömmlichen Wandschutzsystem Typ 25, hängt die Wandschutzplatte in der oberen Schiene und ermöglicht so eine durchgehende Passgenauigkeit des oberen Abdeckprofils zur Wandschutzplatte.

Ein integriertes Wandschutzsystem, das die Schnittstelle zwischen der darüber liegenden Wand und dem Wandschutz sehr harmonisch löst. Das obere Abdeckprofil deckt dabei den Unterschnitt der darüber liegenden Wand ab. Durch das leicht gewölbte Abdeckprofil, entsteht ein weicher Übergang vom Wandschutz zur Wand. Profile und Wandschutz können in einem Arbeitsgang eingebaut werden.

Einsatzbereiche

  • Neubau oder Altbau
  • Ansprechende Bereiche
  • Altbau mit hohem Ausgleichspotential
  • Überall wo man jeden Millimeter braucht

Systemdetails

  • Mit Hilfe einer Paneelsäge und einer speziellen Nutsäge, können Paneele bauseits nachgeschnitten und nachgenutet werden
  • 2 verschiedene Eckvarianten ermöglichen es, den unterschiedlichen Anforderungen gerecht zu werden
  • Sie können beim Fugenbild neben der Standard V-Fuge auch eine Haarfuge wählen

Vorteile Typ 29

  • Das obere Abdeckprofil wirkt sehr filigran
  • Die Paneele sind exakt geführt
  • Sehr schöner Übergang zur Trockenbauplatte
  • Keine Vorabmontage der Profile notwendig. Die Paneele können zusammen mit den Profilen in einem Arbeitsgang montiert werden

Typ 29

in den Baustoffklassen
D-s1,d0, B-s1,d0, A2-s1,d0nach DIN EN 13501-1

Zu beachten

  • Die Trockenbauwand muss bereits ohne der aufgesetzten 2ten oder 3ten Lage, die Widerstandsklasse erfüllen

Eckvarianten Typ 29

Neben dem Standard-Vierkant-Eckprofil gibt es auch das patentierte 2-teilige Y-Eckprofil.

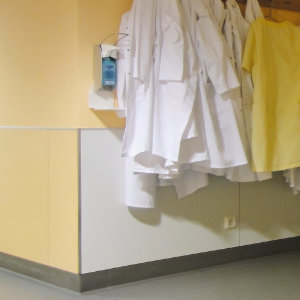

Vierkantprofil

Detail Vierkant

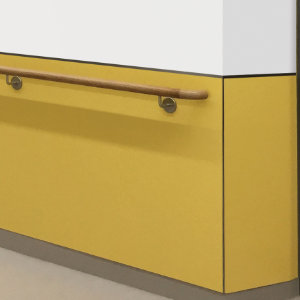

2-teiliges Y-Eckprofil

Detail 2-teiliges Y-Eckprofil

Vergleich Typ 29 mit Typ 27

Vorteile Typ 27

  • Das obere Abdeckprofil wirkt mit seiner 5 mm Ansichtsbreite sehr filigran
  • Absolut bündiger Übergang zur Trockenbauplatte

Bei Typ 27 beachten

  • Das obere Einhängeprofil muss vorab in einem eigenen Arbeitsgang montiert werden, damit es der Trockenbauer ein spachteln kann

Alle Typen im Vergleich finden Sie hier.

Beispiele/Referenzen

Downloads

Neutrale Ausschreibungstexte

 Ausschreibungstext WS 29.pdf (92,1KB)

Montage

 01 Anforderung Montageempfehlung.pdf (244,4KB)

Datenblatt

 02 Aspekte zur Hygiene.pdf (196,6KB)
 03 Datenblatt Typ 29.pdf (236,7KB)

Technische Zeichnungen

 Technische Zeichnungen WS 29.pdf (778,2KB)

Prospekt

 Prospekt Typ29.pdf (562,5KB)
