Typ 50

in den Baustoffklassen
D-s1,d0, B-s1,d0, A2-s1,d0nach DIN EN 13501-1

Typ 50

Raumhohe Wandverkleidung


Eine aufgesetzte Wandverkleidung mit minimaler Bautiefe von 16 mm. Die Wandpaneele werden mittels unterem durchgehendem Sockelprofil, nacheinander von links nach rechts oder umgekehrt, mittels vertikalen Fugenprofil montiert. Dies ermöglicht eine schnelle und einfache Montage. Die jeweils letzte Platte muss mittels Druckbeschlag oder Klebetechnik befestigt werden. Fugenausbildung als V-Fuge oder als Sichtfuge, Fugenbreite 3 mm.

Einsatzbereiche

Eine Wandverkleidung ohne Schattenfuge zur Decke, z.B. als Nischenverkleidung

Systemdetails

  • Paneele können bis zu einer Breite von 1000 mm und einer Höhe von 3000 mm ohne zusätzliche Fuge montiert werden
  • Da die Paneele nur an den Stoßfugen befestigt werden, ist eine bedingte oder maximale Paneelbreite von 1000 mm empfehlenswert
  • Paneele können bauseits nachgeschnitten und mit speziellem Werkzeug auch nachgenutet und somit eingepasst werden
  • Eine optionale, um 25 mm höhenverstellbare Sockelblende, Vario 25, ergänzt die Wandverkleidung mit seiner Präzision bis zum Boden hin
  • 3 verschiedene Eckvarianten ermöglichen eine filigrane, sehr passgenaue Lösung auch über die volle Paneelhöhe und für jeden Mauerwinkel
  • Verschiedene Größen von Revisionstüren, von einfacher Zuhaltung mittels Hebelschloss für kleine Türen, bis hin zu großen Revisionstüren mit Magnetfalz für eine durchgehende saubere Zuhaltung

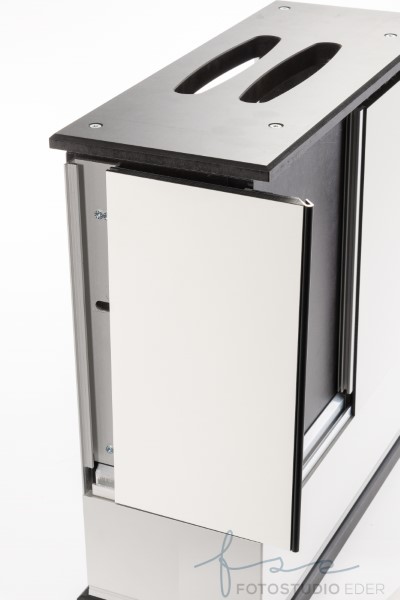

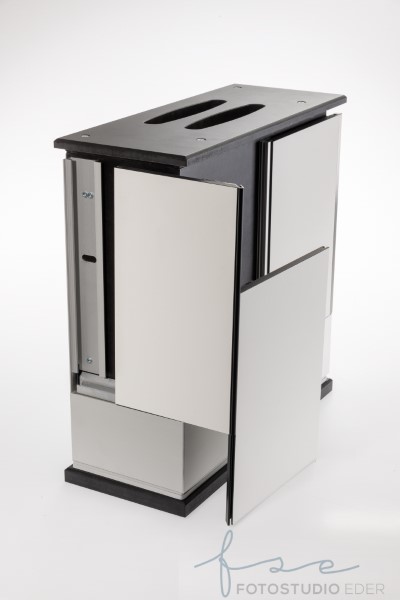

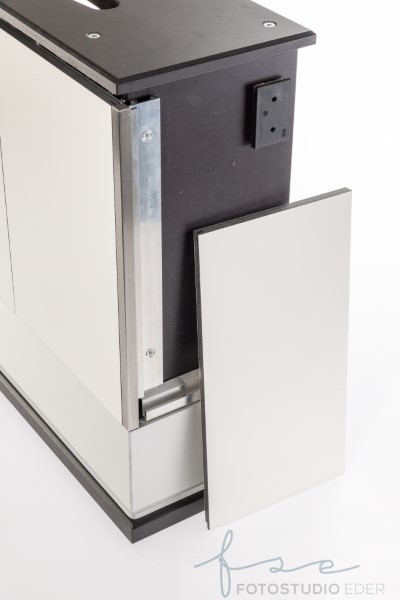

Brem-Systeme-MusterBox

Die Brem-Systeme-MusterBox bietet die Möglichkeit, die Details der Montagetechnik und verschiedenste Designs im Vorfeld anschaulich zu machen. Fast alles ist möglich! Neben Standarddekoren sind viele Sonderdekore und auch Metalloberflächen umsetzbar. Selbst der Sockel und die Profile können farblich gestaltet werden.

Brem-Systeme-MusterBox

bietet die Möglichkeit,
die Details der Montagetechnik und verschiedenste
Designs im Vorfeld anschaulich zu machen.
Fast alles ist möglich! Neben Standarddekoren sind
viele Sonderdekore und auch Metalloberflächen
umsetzbar. Selbst der Sockel und die Profile können
farblich gestaltet werden.

Nachstehend finden Sie bereits ausgeführte Musterboxen in den verschiedensten Dekoren und Sockelblenden.

Dekor Resopal 9417-PI Snow White, Sockel Schwarz
Dekor Resopal 0901-PI Black, Sockel Schwarz
Dekor Resopal 0901-PI Black, Sockel Champagner
Dekor Resopal 0531-PI Silica, Sockel Schwarz
Dekor Resopal 0531-PI Silica und 0901-PI Black, Sockel Schwarz
Dekor Homapal 451/100 Alu-Relief Mesh Bronzeton, Sockel Schwarz
Dekor Homapal 635/502 Kupfer Moon Türkis, Sockel Schwarz
Dekor Resopal 4602 RM Metallic Art Copper; Sockel Schwarz
Dekor Fundermax 0085 FH, Sockel Silber
Dekor Resopal 9417-PI Snow White und 105-60, Sockel Gold
Dekor Resopal 9417-PI Snow White und 105-60, Sockel Champagner
Dekor Resopal 9417-PI Snow White und 105-60, Sockel Silber

Gerne stellen wir Ihnen die Musterbox bei einer persönlichen Präsentation oder über das Produktvideo vor.

Suchen Sie sich Ihre Dekore für Ihr Projekt, aus den Kollektionen unserer Partner, aus.

Gegen eine Aufwandspauschale von 500,00 € fertigen wir Ihnen Ihre ganz persönliche Musterbox mit Ihren ausgewählten Dekoren und Sockelblenden.



Die Musterbox kann natürlich auch mit einer Lino-Sockelleiste Ihrer Wahl ausgeführt werden.

Vorteile Typ 50

  • Schnelle und einfache Montage
  • Kostengünstig
  • Paneel ohne Luft zur Decke möglich

Typ 50

in den Baustoffklassen
D-s1,d0, B-s1,d0, A2-s1,d0nach DIN EN 13501-1

Zu beachten

  • Da die Befestigung der Paneele ausschließlich im Stoßfugenbereich und zum Sockel hin erfolgt, ist immer eine Systemnut notwendig. Spezialfräser zum Nachnuten bei Anpassarbeiten erforderlich
  • Breiten bis max. 1000 mm empfehlenswert
  • Die jeweils letzte Platte muss mittels Druckbeschlag oder Klebetechnik befestigt werden
  • Rückbau der Paneele nicht einzeln möglich, da die Paneele miteinander verbunden sind

Eckvarianten Typ 50

Neben unserer patentierten Eckversion mit 2-teiligem Y-Eckprofil sind zwei weitere Eckvarianten mit Vierkant-Eckprofil oder als Postformingecke möglich.


2-teiliges Y-Eckprofil

Vierkantprofil

Postformingecke

Vergleich Typ 50 mit Typ 51

Vorteile Typ 51

  • Unterkonstruktion vorab montierbar
  • Gewichtsverteilung über mehrere Tragschienen
  • Große Paneele möglich
  • Einzeln revisionierbar
  • Stabiles Fugenbild

Bei Typ 51 beachten

  • Schattenfuge zur Decke
  • Aufwändigere Montage gegenüber Typ 50

Der Wandschutz Typ 51 unterscheidet sich optisch kaum vom Typ 50. Grundlegender Unterschied ist die Montagetechnik die hier zum Einsatz kommt.

Alle Typen im Vergleich finden Sie hier.

Beispiele/Referenzen

Downloads

Neutrale Ausschreibungstexte

 Ausschreibungstext WS 50.pdf (94,4KB)

Montage

 01 Anforderung Montageempfehlung.pdf (244,4KB)

Datenblatt

 02 Aspekte zur Hygiene.pdf (196,6KB)
 03 Datenblatt Typ 50.pdf (236,4KB)

Technische Zeichnungen

 Technische Zeichnungen WS 50.pdf (251KB)

Prospekt

 Prospekt Typ50.pdf (872,7KB)
